Descripción del Proyecto

Módulo EBO ubicado en Coroso, diseñado para maximizar el espacio y la funcionalidad. Este proyecto forma parte del sistema modular EBO, destacando por su diseño eficiente y la optimización del espacio disponible.

El módulo está concebido para ofrecer máxima comodidad y funcionalidad, manteniendo un diseño moderno que se adapta perfectamente a las necesidades del entorno.

Especificaciones Técnicas

SISTEMA DE FORJADO DE CUBIERTA

Sistema formado de interior a exterior por:

  • Tableros estructurales para utilización en ambiente húmedo OSB/3 de 22 mm por la cara inferior de los elementos estructurales.
  • Elementos estructurales de madera laminada GL24 de 20×10 cm. Cada 60 cm tratados para clase de uso 2.
  • Aislamiento de lana de roca de densidad 70kg/m3 rellenando los 16 cm. de espesor del espacio entre los elementos estructurales.
  • Tablero OSB/3 de 22mm por la cara superior.
  • Rastreles de conífera impregnable de 1.5×4 cm tratados en autoclave para clase de uso 4.
  • Lámina transpirable.
  • Rastreles de conífera impregnable de 5×3 cm tratados en autoclave para clase de uso 4.
  • Chapa metálica de acero galvanizado, de 0,6 cm de espesor en perfil comercial galvanizado por ambas caras, fijada mecánicamente a los rastreles.

SISTEMA DE FORJADO DE SUELO

Sistema formado de interior a exterior por:

  • Pavimento interior de tablero carrocero contrachapado fenólico de 15 mm., acabado superior de resina fenólica.
  • Rastreles de conífera de 3×5 cm. generando una cámara que permitirá el paso transversal de instalaciones.
  • Aislamiento de lana de roca de densidad 70 kg/m3 rellenado los 16 cm. de espesor del espacio entre los elementos estructurales.
  • Elementos estructurales de madera laminada GL24 de 16×10 cm. cada 40 cm. tratada para clase de uso 2, soportada sobre enanos de acero galvanizado.
  • Tableros estructurales para utilización en ambiente húmedo OSB/3 de 22 mm. por la cara inferior de los elementos estructurales.

ESTRUCTURA PORTANTE

Estructura portante de entramado de madera según el sistema de diafragma, formado de interior a exterior por:

  • Tablero compacto de fibras de madera con acabado impregnado en resina melamínicas.
  • Pies derechos de madera de conífera impregnable de 7×4 cm. cada 40 cm.
  • Aislamiento de lana de roca de densidad 70 kg/m3 de 6 cm. de espesor ocupando el espacio entre montantes.
  • Tableros estructurales para utilización en ambiente húmedo OSB/3 de 22 mm.
  • Lámina transpirable por la cara exterior del tablero OSB estructural.

FACHADA TRANSVENTILADA

Fachada transventilada de madera de despiece vertical, formada de interior a exterior por:

  • Rastreles verticales de madera de conífera tratada en autoclave de 4×1,5 cm. por cada 40 cm.
  • Rastreles horizontales de madera de conífera tratada en autoclave de 3,5×3,5 cm. cada 50 cm.
  • Lamas verticales exteriores de madera de conífera tratada en autoclave de 6×2 cm., con junta abierta de 8 mm. , fijadas mediante tirafondos desde la cara exterior.

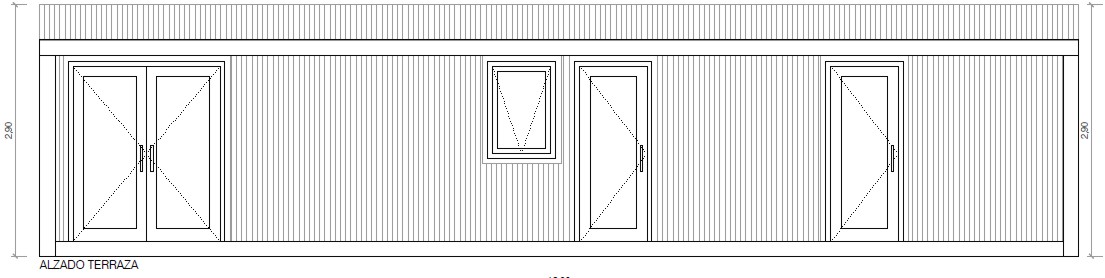

TERRAZA EXTERIOR

Formada por:

  • Estructura de madera laminada GL24 de 16×10 cm. cada 40 cm. de conífera impregnada tratada en profundidad con sales hidrosolubles para clase de uso 4, soportada sobre enanos de acero galvanizado.
  • Tarima de madera de conífera impregnable de 6×2 cm., tratada en profundidad en autoclave clase de uso 4, fijada sobre elementos estructurales mediante tirafondos con junta abierta de 10 mm.

Galería de Imágenes

EBO Coroso EBO Coroso EBO Coroso EBO Coroso EBO Coroso
